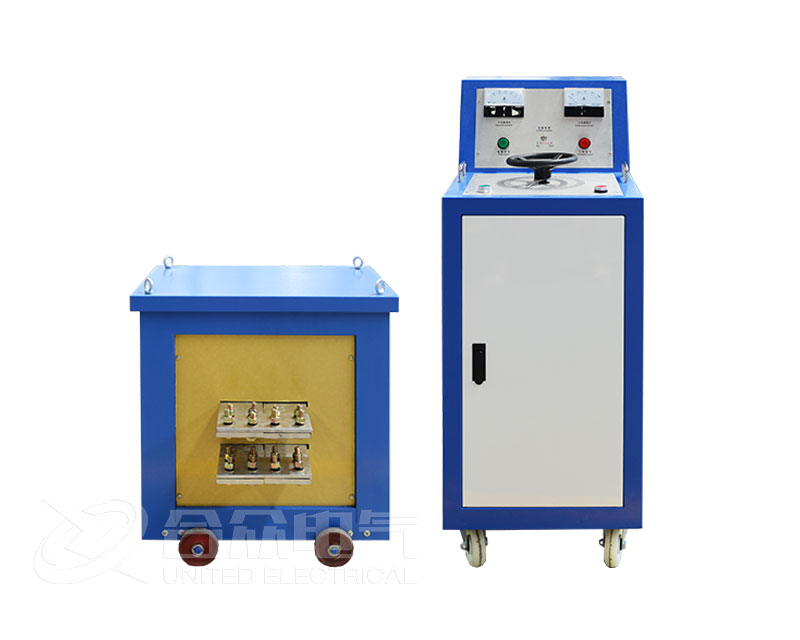

大電流發生器主要根據輸出電流類型和結構形式來劃分，每種類型有其特定的適用場景。

按電流類型分類：

按結構形式分類：

應用場景

大電流發生器是電力設備制造、安裝和運維中不可或缺的工具，其核心應用包括：

• 保護裝置校驗：模擬短路或過載電流，測試斷路器、熱繼電器、電流繼電器等保護裝置的動作閾值和動作時間，確保其能可靠動作。

• 電流互感器（CT）測試：在一次側施加電流，驗證CT的變比、極性和勵磁特性是否準確。

• 溫升與載流試驗：對開關、母線、電纜等電氣設備通以額定或規定的試驗電流，檢驗其在長期工作下的發熱情況和散熱性能。

• 出廠與研發測試：在電器制造廠用于電機、開關、熔斷器等產品的出廠質量檢驗；在科研院所用于研究設備在大電流環境下的性能表現。

選型要點

選擇合適的設備是確保測試準確與安全的關鍵，建議重點關注以下幾個核心維度：

核心參數

• 電流與容量：根據被測設備的最大試驗電流需求，并預留一定余量來選擇。同時，必須關注設備的容量（kVA），因為容量決定了設備克服回路阻抗的能力。容量不足會導致無法升到額定電流，尤其是在試驗導線較長或接觸電阻較大的情況下。

• 結構與電源：根據使用場景選擇。整體式便于攜帶，適合現場多變的環境；分體式雖然移動稍顯復雜，但單件更輕，便于搬運。同時，要確認設備的電源電壓（220V或380V）與現場電源條件匹配。

性能與功能

• 精度與波形：試驗要求較高時，應選擇精度優于1.0級、具備真有效值測量功能的設備，以確保數據的準確性。對于需要模擬真實電網的測試，應關注設備輸出波形是否為標準的正弦波，且紋波系數小（如<1.0%）。

• 調節與控制：選擇具備無級平滑調節功能的設備，避免傳統抽頭式調節帶來的電流階躍沖擊。同時，過流、過壓保護等安全功能也是 的。

關鍵注意事項

• 工作制：絕大多數大電流發生器為短時工作制（如額定電流下持續工作≤5分鐘）。在選型和操作時，必須嚴格遵守其工作周期（如工作5分鐘，需冷卻10-15分鐘），嚴禁長時間滿載運行，以免設備過熱損壞。

• 導線與接地：設備到被試品之間的連接導線截面積要足夠大（可按6-8A/mm2的電流密度選擇），且長度應盡量短，以減小線路損耗。同時，設備外殼必須可靠接地，確保操作安全。
