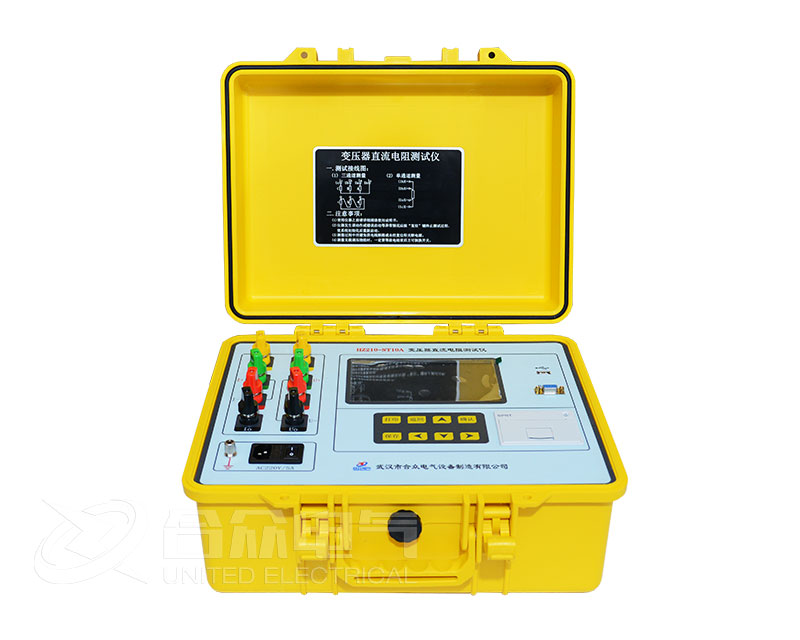

直流電阻測試儀的分類

直流電阻測試儀的分類主要基于測量原理、輸出電流幅值以及功能結構等維度，不同類型的設備在技術特點與應用場景上存在顯著差異。

按測量原理分類

傳統電橋型測試儀采用單臂或雙臂電橋原理進行測量。這類設備需要操作人員手動調節平衡，測量過程較為繁瑣，測量精度易受人為操作因素的影響，且測試速度較慢，目前已逐步被市場淘汰。

數字式直流電阻測試儀是目前的主流產品。該類型設備采用恒流源與四線制開爾文測量法，能夠?qū)崿F(xiàn)全自動測試并直接顯示電阻數值。設備內部集成了高精度模數轉換器和微控制器控制單元，具備測量精度高、抗干擾能力強、數據存儲及打印功能完善等優點，是當前電力試驗中的首選設備。

按輸出電流分類

微歐級或毫歐級測試儀的輸出電流通常小于1安培，適用于測量開關觸點接觸電阻、母線接縫電阻以及斷路器導電回路電阻等微小電阻場景。

中電流型測試儀的電流輸出范圍在3安培至10安培之間，主要適用于中小型配電變壓器或電機的繞組電阻測量。

大電流型測試儀的輸出電流可達20安培至100安培以上。這類設備專門針對大型電力變壓器的大電感特性而設計，較大的測試電流能夠快速建立穩定的磁場，從而顯著縮短測試時間，提高工作效率。

按功能結構分類

單相或單通道測試儀采用傳統的逐相測量方式，適用于單相設備或三相設備的分相測量，結構相對簡單，成本較低。

三相或多通道測試儀具備三通道同時測量的能力，可以一次性完成三相繞組的直流電阻測試，并自動計算三相不平衡率。這類設備能夠極大提高現場測試的工作效率，尤其適用于大型電力變壓器的預防性試驗。

便攜式直流電阻測試儀體積小、重量輕，內置可充電電池，便于在戶外高空作業和現場流動性較強的測試場景中使用，是當前現場試驗人員的重要工具。

直流電阻測試的應用領域

直流電阻測試貫穿了電力設備從生產制造到運行維護的全生命周期，是質量控制和故障診斷的核心技術手段。

變壓器全流程檢測

在變壓器的出廠試驗與交接試驗環節，測量繞組直流電阻可以驗證導線截面是否符合設計要求、焊接質量是否可靠以及分接開關的接線是否正確。這是變壓器投入運行前必須完成的試驗項目之一。

對于有載調壓開關而言，直流電阻測試具有重要的診斷價值。有載調壓開關是變壓器中故障率較高的部件，通過逐檔測量直流電阻，可以有效發現觸頭燒蝕、彈簧疲勞或切換機構動作不到位等問題。正常情況下，相鄰檔位間的電阻值應呈現均勻變化，若偏差過大則提示存在異常。

在變壓器的預防性維護工作中，定期測量直流電阻并與歷史數據（經溫度換算后）進行對比分析，是監控繞組漸進性缺陷的有效方法。通常要求線間直流電阻的不平衡率不超過百分之二，超出該范圍時應進一步排查原因。

電機與互感器檢測

在電機的制造與維修過程中，測量定子繞組和轉子繞組的直流電阻，可以判斷是否存在缺股、斷線或焊接虛接等質量問題。若三相繞組的不平衡率超過百分之五，則需進行返修處理。

此外，直流電阻測試還可用于檢測電機換向器、電刷與繞組之間的接觸是否可靠，及時發現潛在的接觸不良隱患。對于電流互感器和電壓互感器而言，直流電阻測量同樣是評估繞組完整性的重要手段。

其他行業的延伸應用

在電子制造領域，直流電阻測試被廣泛用于印刷電路板的銅箔電阻測試、電子元器件的分選以及焊接點質量的檢測。在汽車工業中，該技術主要用于測量新能源汽車電池包的內阻，以評估電芯的健康狀態及極耳焊接質量。在通信與基礎設施領域，直流電阻測試可用于通信設備的接地電阻檢測及各類線纜的直流電阻測試。

值得注意的是，銅繞組的電阻值受溫度影響顯著，其溫度系數約為每攝氏度百分之零點三九三。在對比不同時間或不同環境溫度下的測試數據時，必須將實測值換算至同一參考溫度，通常采用的計算公式為：R2等于R1乘以（T2加k）除以（T1加k），其中對于銅繞組，常數k取值為234.5。
