試驗變壓器操作箱（又稱控制箱、調壓控制箱）是高壓耐壓試驗系統中的核心控制設備，主要用于對試驗變壓器提供0~250V或0~430V的可調輸入電壓，并實現對升壓、降壓、計時、保護等試驗過程的精確控制。接下來武漢市合眾電氣將從設備選型、面板認知、操作流程、參數設置、安全規范及常見故障處理六個方面，提供一套完整的操作指南。

操作箱的額定容量必須大于或等于試驗變壓器的額定容量。常見匹配關系如下：

選型時需注意：若操作箱容量小于試驗變壓器容量，在滿載試驗時會導致操作箱過載發熱甚至燒毀。

控制方式選擇

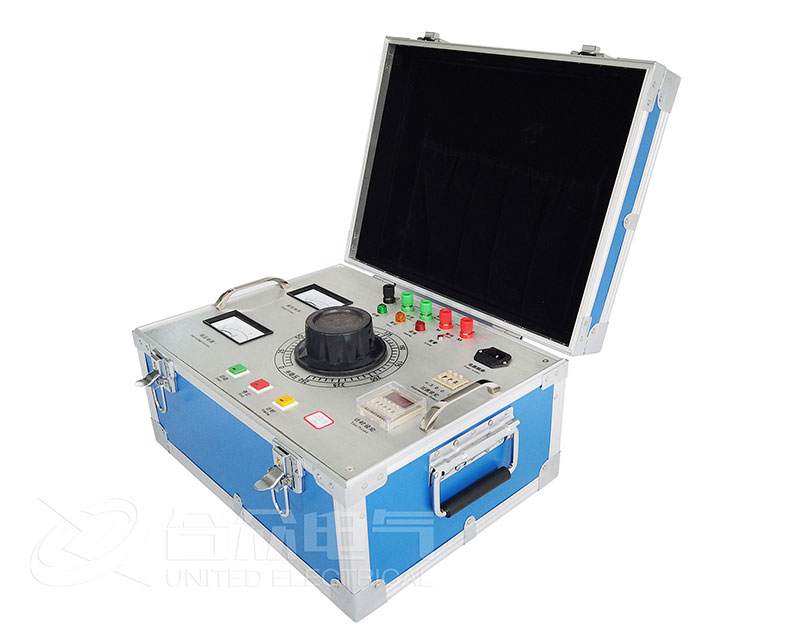

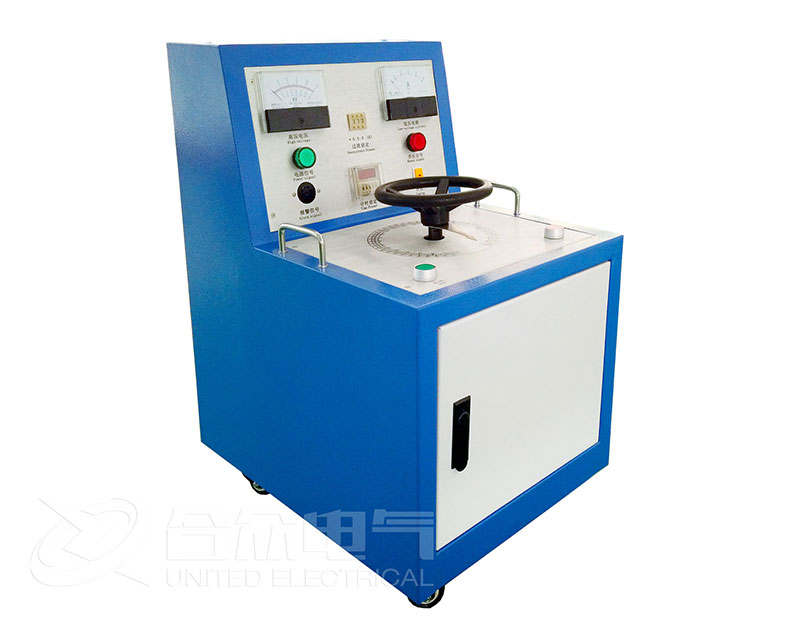

手動操作箱（指針式）：

• 優點：結構簡單、故障率低、價格低廉、抗干擾能力強

• 缺點：升壓速度不易精確控制、無自動計時功能、試驗數據需人工記錄

• 適用場景：現場臨時試驗、預算有限、環境惡劣（粉塵、潮濕）的場合

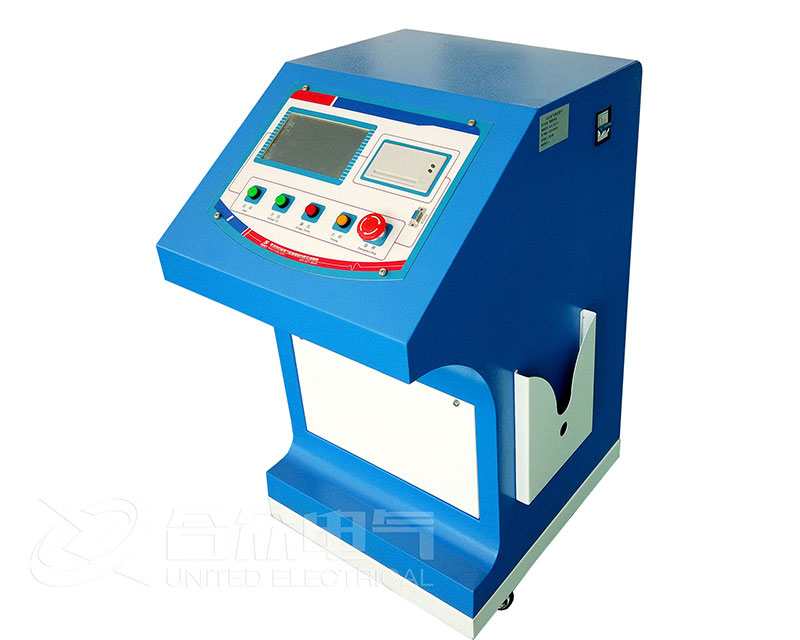

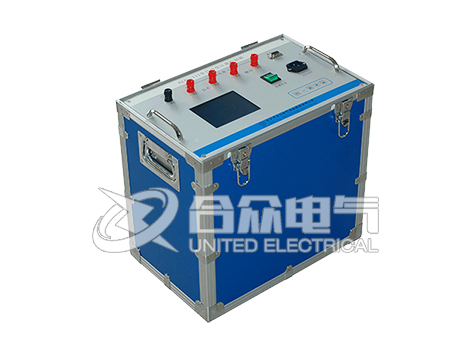

自動操作箱（數字式/智能型）：

• 優點：可編程升壓曲線（勻速升壓、分段升壓）、自動計時、過流保護精確、試驗數據可存儲導出

• 缺點：價格較高、電子元件在惡劣環境下可靠性略低

• 適用場景：實驗室型式試驗、批量產品例行試驗、對數據可追溯性有要求的場合

操作面板詳解

標準面板組成

以常見的5kVA手動操作箱為例，面板包含以下功能區：

儀表區：

• 高壓側電壓表（kV）：量程應匹配試驗變壓器變比，通常為0~50kV或0~100kV

• 低壓側電流表（A）：量程一般取操作箱額定電流的1.5倍

控制區：

• 調壓器手輪：順時針升壓，逆時針降壓，帶零位自鎖機構

• 啟動按鈕（綠色）：接通調壓器輸入電源

• 停止按鈕（紅色）：切斷調壓器輸入電源

• 計時按鈕（黃色）：?jiǎn)?dòng)耐壓計時器

保護設置區：

• 過流繼電器：設定動作電流值，通常整定在試驗變壓器額定輸入電流的1.1~1.2倍

• 時間繼電器：設定耐壓持續時間，范圍通常為0~999秒

指示燈區：

• 電源指示燈（白/綠）：控制回路帶電

• 零位指示燈（綠）：調壓器在零位時點亮，是啟動的必要條件

• 送電指示燈（紅）：調壓器輸入已接通

• 過流指示燈（紅）：過流保護動作時點亮

接線端子區：

• 電源輸入端子：L、N（220V）或L1、L2、L3（380V）

• 輸出端子：接試驗變壓器的低壓輸入端

• 接地端子：接大地，電阻要求≤4Ω

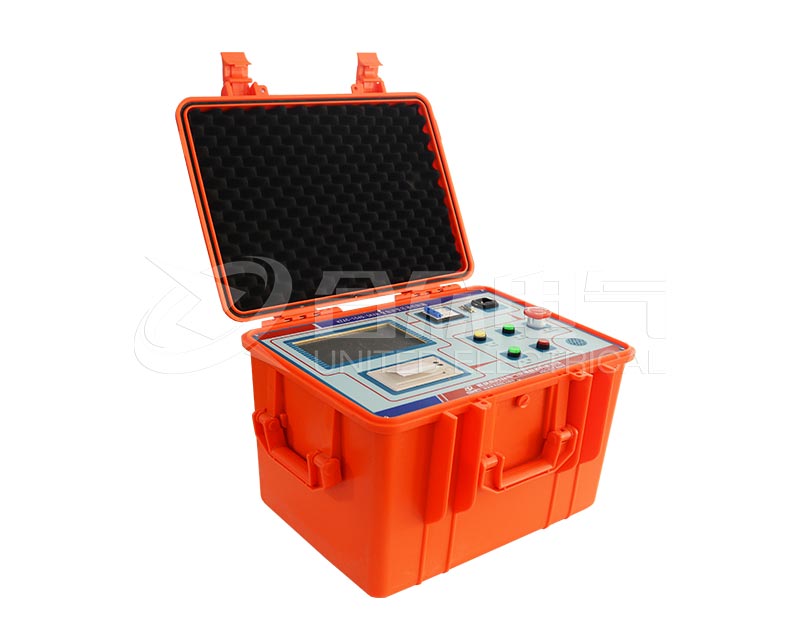

智能操作箱額外功能

• 液晶顯示屏：實時顯示設定電壓、實際電壓、電流、計時、狀態

• 按鍵面板：升壓/降壓步進控制、參數設置、數據查詢

• USB接口：導出試驗記錄

• 自動放電功能：試驗結束后自動對試品和變壓器放電

手動操作箱標準操作

升壓階段：

合上配電箱斷路器，操作箱“電源指示燈”點亮

按下“啟動”按鈕，“送電指示燈”點亮

順時針勻速旋轉調壓器手輪，觀察高壓側電壓表

升壓速度控制：每秒不超過3kV（或按試驗標準要求）

升至目標試驗電壓值時，停止旋轉

耐壓階段：

立即按下“計時”按鈕，開始倒計時

持續觀察電壓表（波動不應超過±3%）、電流表（不應持續上升）

觀察被試品是否有冒煙、發熱、異響、閃絡等異常

降壓及結束：

達到設定時間后，計時器報警，開始降壓

逆時針勻速旋轉調壓器手輪，直至零位（零位指示燈亮）

按下“停止”按鈕

斷開配電箱斷路器

對被試品和試驗變壓器高壓端進行充分放電（使用放電棒）

拆除試驗接線，最后拆除接地線

自動操作箱操作

按上述步驟完成接線和安全檢查

進入?yún)?shù)設置界面：

設定目標電壓值（kV）

設定升壓速度（kV/s）

設定耐壓時間

設定過流保護值（A）

返回主界面，按“啟動”鍵

設備自動完成“零位檢查 → 勻速升壓 → 到達目標電壓 → 開始計時 → 計時到 → 自動降壓至零位”

自動生成試驗報告（電壓-時間曲線、最大電流值、試驗結論）

手動對試品和變壓器放電后拆除接線

直流耐壓試驗特殊操作

當用于直流耐壓試驗（如電纜、電容器）時：

將試驗變壓器高壓端串聯高壓硅堆（或使用直流型試驗變壓器）

升壓速度更慢，建議≤1kV/s

分階段升壓：一般按0.25倍、0.5倍、0.75倍、1.0倍試驗電壓逐級升壓，每階段停留1分鐘

放電要求極高：試驗結束后必須使用放電棒經限流電阻對試品放電，重復放電不少于3次，等待5分鐘后確認無殘余電壓方可拆線。

安全操作規范

強制性規定

接地順序不可顛倒：

接線時：先接操作箱接地 → 再接變壓器接地 → 最后接被試品接地

拆線時：先拆被試品接地 → 再拆變壓器接地 → 最后拆操作箱接地

放電必須充分：

對于電容性試品（電纜、電容器、發電機繞組），試驗結束后必須使用帶限流電阻的放電棒放電

放電操作：放電棒先接地端 → 緩慢接觸高壓端 → 保持接觸至少30秒 → 重復三次

放電完成后，用短路接地線將高壓端直接接地并保持，直到拆線

單人操作、單人監護：

任何高壓試驗必須至少兩人在場

操作者專注于調壓和讀數

監護者負責警戒和緊急斷電

緊急情況處理：

發現異常（異響、冒煙、電流劇增）→ 立即逆時針快速回零 → 按停止鍵

若無法及時回零 → 直接切斷總電源

發生對地閃絡 → 保持原地不動，等監護人員斷電后方可移動

禁止事項

嚴禁帶電拆接線

嚴禁使用銅線代替保險絲

嚴禁在調壓器非零位時按啟動按鈕

嚴禁雷雨天氣進行戶外高壓試驗

嚴禁超出額定容量使用操作箱

嚴禁未放電直接觸摸被試品或試驗變壓器高壓端。
