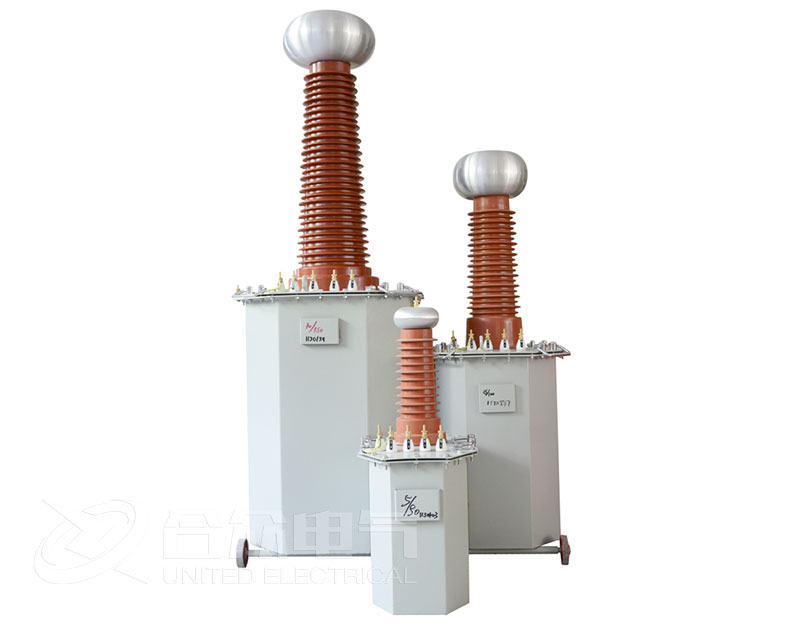

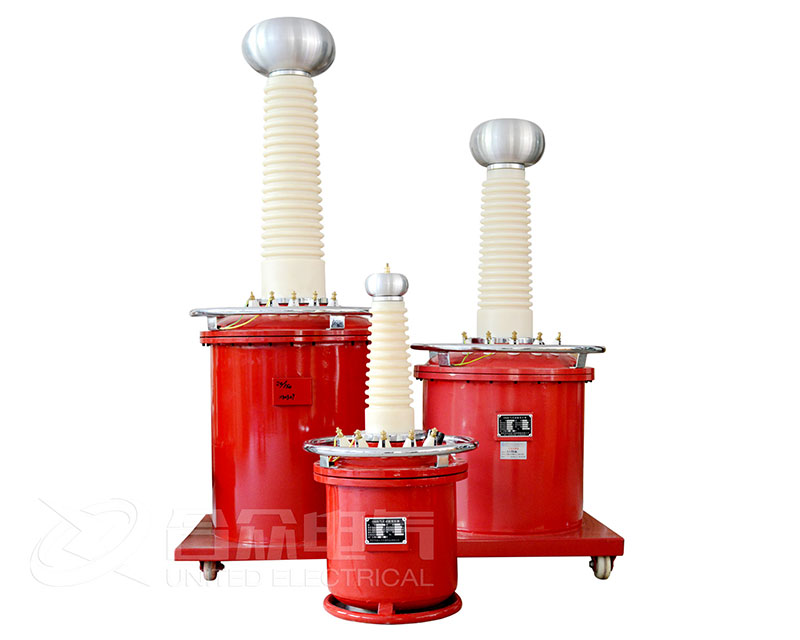

容量與選型計算

問：選型時最容易被忽略，卻最容易導致試驗失敗的參數是什么？
答：是試品的等效電容量 (C)。很多人只看電壓，但大電容試品（如長電纜、大容量變壓器）會產生很大的電容電流，如果裝置容量不足，電壓根本升不上去。

問：具體怎么估算試驗所需的電流和容量？
答： 核心公式如下（f=50Hz）：

• 試驗電流 (I) ≈ 2π × 50 × C × U

• 所需容量 (P) = U × I

如果試品的電容量未知，可以參考典型經驗值：

• 電力變壓器（<1000kVA）：約1000pF；（>1000kVA）：1000~10000pF

• 高壓電力電纜（油浸紙）：250~300pF/m；（氣體絕緣）：約60pF/m

• 電壓互感器：200~500pF

問：算出來容量后，實際選型需要留多大余量？

答： 建議裝置額定容量為計算值的 1.2~1.5倍，以保障波形質量并留出裕度。

問：如果試品電容電流太大，有沒有辦法降低對電源容量的要求？

答： 有，可以在高壓側并聯補償電抗器，用電感電流抵消電容電流，能顯著減小所需的電源容量，現場很實用。

調壓與測量

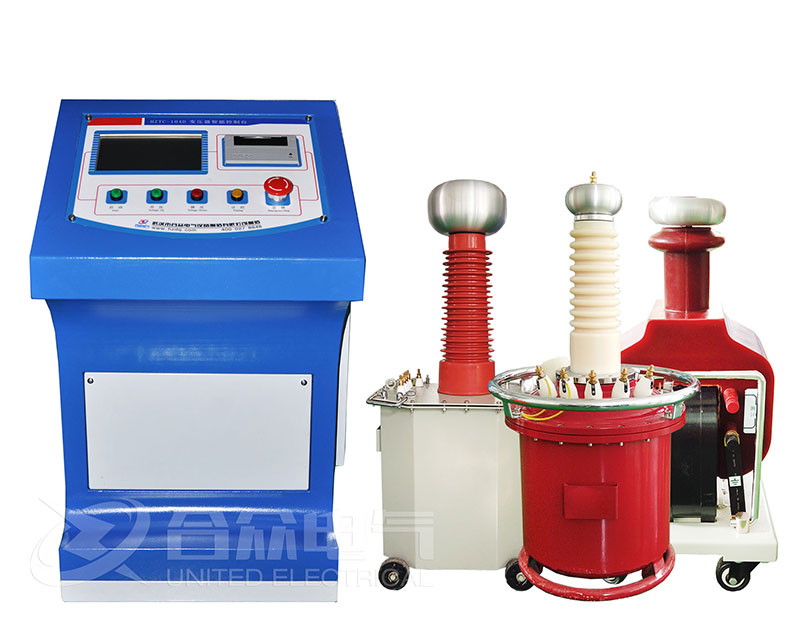

問：怎么調壓最好？調壓器怎么配？

答：

• 小容量（<100kVA）：優先選自耦調壓器，波形好、損耗小。

• 大容量（>100kVA）：選感應調壓器，調壓范圍大。

問：測量高壓時，直接用低壓側儀表讀數可靠嗎？

答：不可靠。由于變壓器漏抗和試品電容的“容升效應”，高壓側實際電壓可能與低壓側表計讀數差異較大。必須在高壓側并聯電容分壓器等測量裝置直接讀取電壓。

問：配置保護電阻時，除了阻值，還有哪些參數必須注意？

答： 必須同時關注熱容量和耐壓值。保護電阻在試品擊穿的瞬間會承受全部高壓和大電流，如果功率（熱容量）不夠，電阻會瞬間燒毀甚至爆炸。同時，其本體長度要足夠，防止沿面閃絡，通常按每100kV不低于0.5米估算。

問：電容分壓器的“低壓臂”和“高壓臂”怎么匹配？

答： 分壓器的分壓比必須穩定且已知。高壓臂電容應選用低損耗、溫度系數小的電容器，低壓臂則常配以精密電阻或電容。選配時，務必將整套分壓器與試驗變壓器一起進行整體校準，否則實測值偏差可能超過5%。

問：調壓控制臺里的“零位保護”功能有什么用？

答： 它是強制要求配置的安全功能。每次啟動升壓前，調壓器必須處于零位，否則設備拒絕合閘。這能防止帶高壓沖擊試品或誤操作導致突然升壓，是防止試驗事故的第一道防線。

問：長時間耐壓試驗（如1小時）對配置有什么特殊要求？

答： 主要考驗設備的長期熱穩定性。配置時需注意：1）變壓器和調壓器的額定容量要留足裕度，避免溫升超標；2）保護電阻要有足夠的散熱條件；3）測量系統要穩定，電壓波動應在±1%以內。

問：現場條件有限，電源容量不夠怎么辦？

答： 除了并聯補償電抗器外，還有一個辦法是采用大容量發電機組作為獨立電源。但這會大幅增加配置成本，所以更常見的做法是優先評估補償方案，通過計算所需補償度來確定電抗器規格。

問：配置“交直流兩用”功能時，需要額外注意什么？

答： 要加裝整流硅堆和濾波電容。注意兩點：1）整流硅堆的反向耐壓值必須大于試驗電壓峰值的2倍以上；2）直流試驗時，測量系統不能用普通電容分壓器（會短路），必須改用電阻分壓器或帶隔離的直流高壓表。

問：如果試品是發電機或電動機，配置上有什么特殊考慮？

答： 這類試品的電容量較小，但絕緣結構復雜，試驗電壓通常較高。配置時要特別關注試驗頻率是否允許偏離工頻（有些標準允許45-55Hz），以及是否需要加裝防暈裝置來避免表面電暈干擾測量判斷。

問：采購成套裝置時，廠家給出的“額定容量”和“最大負載電容”是什么關系？

答： 兩者是等價的，可以互相換算。給定額定輸出電壓U和額定容量P，就能算出裝置能承受的最大負載電容 Cmax = P / (2πf U2)。簽約前一定要用這個值核對你的試品電容是否在范圍內，這是很多糾紛的根源。
