測試儀的基本工作原理

變壓器直流電阻測試儀的核心測量原理基于伏安法或電橋平衡法，但針對變壓器繞組的大電感特性進行了專門優化。

1. 恒流源激勵：儀器內部采用高精度恒流源，向被測繞組輸出穩定的直流測試電流（通常為 1A、3A、5A、10A 乃至 50A 等級）。電流值的選擇取決于繞組電阻大小與額定容量，大容量低阻繞組需采用大電流以獲取足夠的分辨率。

2. 電壓降采樣：通過高精度模數轉換器（ADC）采集被測繞組兩端的穩態壓降，依據歐姆定律 R=U/IR=U/I 計算出電阻值。為防止引線電阻引入測量誤差，高端儀器均采用 四端接線法（開爾文連接），即電流輸出與電壓采樣回路獨立分開。

3. 電感快速充電技術：針對繞組電感的暫態效應，現代測試儀內置了自動快速放電與恒定電流調節算法，可顯著縮短測量穩定時間，提高現場工作效率。

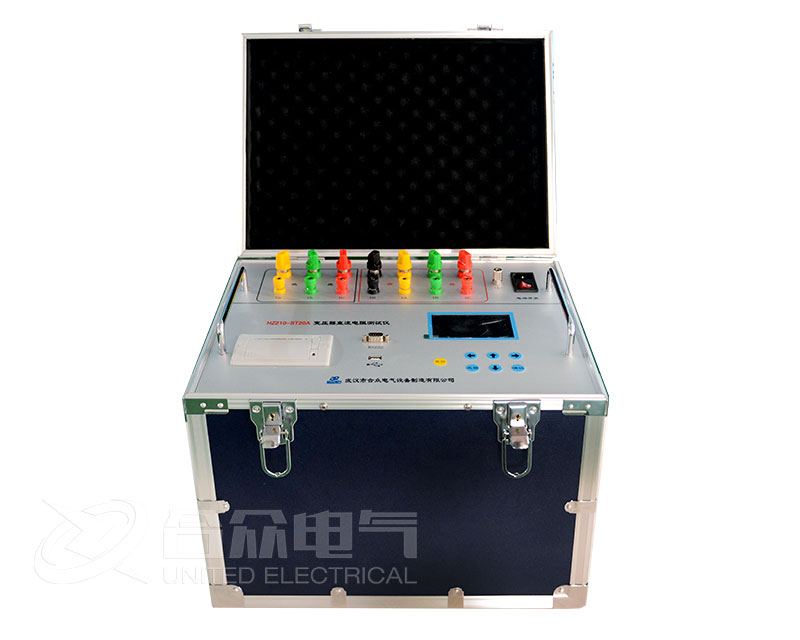

測試儀的功能架構與核心特性

當前主流的數字化變壓器直流電阻測試儀，除基礎測量外，通常集成了以下智能化功能：

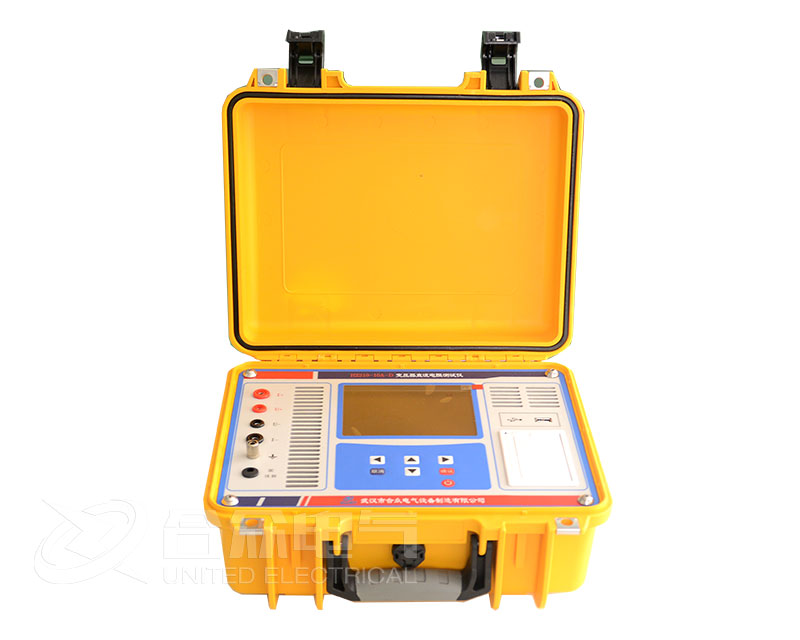

測試儀的選型依據

合理選擇測試儀規格，是確保測量精度與適應性的前提。主要考量以下因素：

1. 測試電流選擇：

   • 被測電阻值越小，所需測試電流越大。一般原則為：

     • R ≤ 10mΩ（如大型電力變壓器低壓側）：建議選用 20A ~ 50A 級別儀器。

     • R = 10mΩ ~ 1Ω（中壓繞組）：建議選用 10A ~ 20A 級別儀器。

     • R ≥ 1Ω（高壓繞組或配電變壓器高壓側）：選用 1A ~ 5A 級別即可滿足精度要求。

2. 測試對象參數匹配：

   • 確認儀器最大輸出電流對應的負載能力，確保在測試大感性負載時恒流精度不下降。

   • 對于有載分接開關的變壓器，建議選用具備檔位快速掃描記憶功能的儀器，便于逐檔測試時數據自動歸檔。

3. 便攜性與工況適應性：

   • 現場作業環境復雜，宜選用防護等級不低于IP54、具備抗震機箱設計的儀器。

   • 建議選用配備大屏幕圖形化液晶屏的機型，便于在戶外強光下清晰讀取實時曲線與穩定判據。

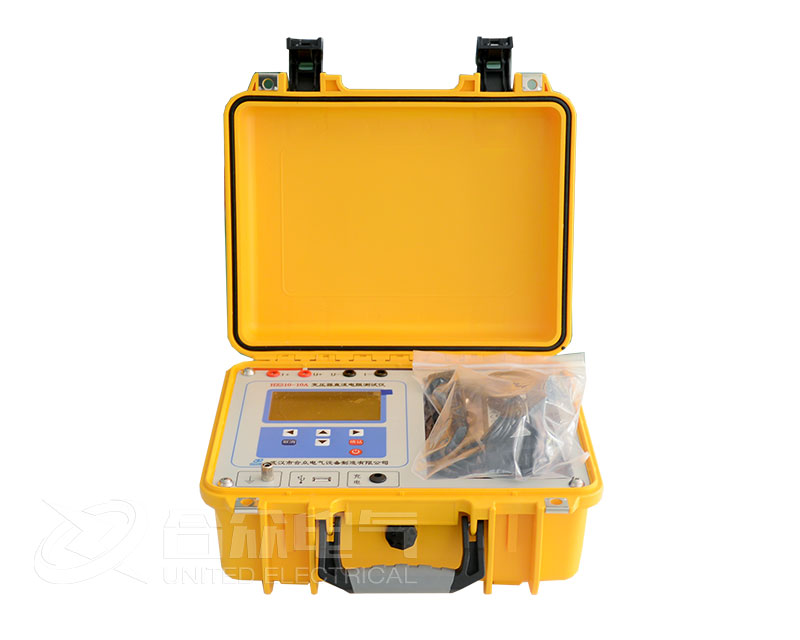

測試儀的現場操作關鍵要點

即便儀器精度再高，不當的操作仍會導致數據失真。以下為現場使用中的重點注意事項：

1. 接線規范：嚴格執行四端接線法——電壓采樣線（V+/V-）應夾在繞組端部內側，電流輸出線（C+/C-）夾在外側，二者不得交叉或共用接觸點，以免引入接觸電阻誤差。

2. 放電環節（關鍵）：由于繞組電感儲能效應，測量結束后儀器需對繞組進行放電。放電過程中嚴禁觸碰測試線或拆除夾子，務必等待儀器“放電完畢”提示（或放電指示燈熄滅）后方可拆線。對于大容量變壓器，建議重復放電操作以確保殘余電荷完全釋放。

3. 儀器預熱與校準：高精度測試儀宜在開機后預熱 5~10 分鐘，使內部基準源和恒流源達到熱穩定狀態。若儀器長期未使用或剛經歷環境溫度大幅變化，應執行一次“自校準”操作。

4. 防干擾措施：測試現場應避開強電磁場干擾源（如鄰近運行中的大電流母線），電壓采樣線宜采用屏蔽雙絞線，且屏蔽層應單端接地。

儀器常見異常與排查建議

變壓器直流電阻測試儀作為繞組狀態評估的核心檢測設備，其選型與使用水平直接影響試驗數據的可信度。現場工作中，應依據被測對象容量與阻值范圍合理選擇儀器規格，嚴格執行四端接線與放電安全規程，并善用儀器內置的溫度折算、數據存儲等智能功能。唯有將可靠的儀器性能與規范的操作流程相結合，方能充分發揮測試儀的效用，為變壓器內部載流系統的健康狀態評估提供堅實的數據支撐。
