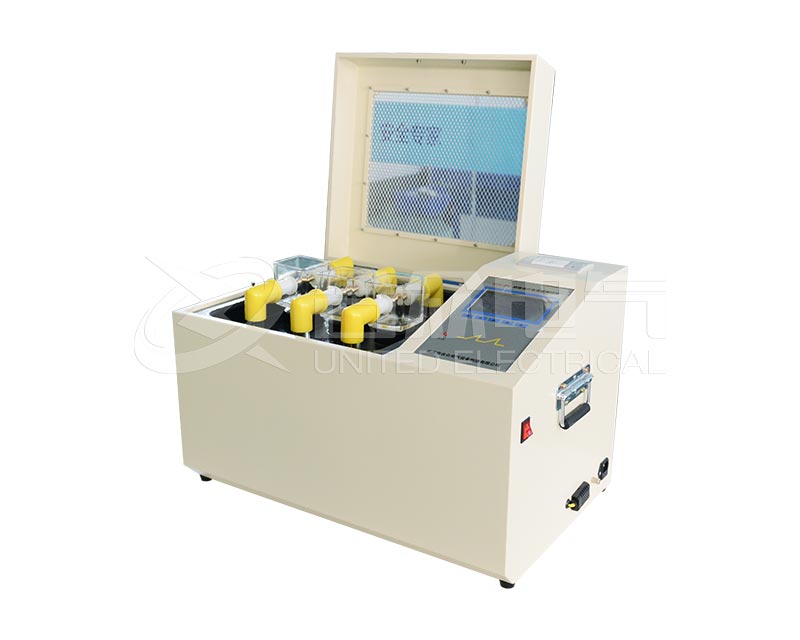

絕緣油作為電力設備（如變壓器、斷路器、電容器等）中重要的絕緣與冷卻介質，其電氣性能的優劣直接關系到設備運行的安全性與可靠性。隨著運行時間的增加，絕緣油可能因受潮、混入顆粒雜質或發生老化降解而導致介電強度下降。為準確評估絕緣油的狀態，絕緣油耐壓測試儀（亦稱絕緣油介電強度測試儀）應運而生，并成為電力預防性試驗中不可或缺的檢測工具。

工作原理與測試流程

絕緣油耐壓測試儀的核心功能在于測定絕緣油的擊穿電壓，其測試原理基于工頻耐壓擊穿試驗。整個測試流程可概括為以下關鍵環節：

1. 油樣制備：將待測絕緣油注入標準油杯中，油杯內置有一對特定間距（通常為2.5 mm）的球形或平板形電極，油樣需靜置以消除注入過程中產生的氣泡。

2. 勻速升壓：儀器根據預設速率（常用檔位為2.0 kV/s、2.5 kV/s或3.0 kV/s）在電極間施加連續升高的交流電壓。

3. 擊穿檢測與記錄：當電場強度超過絕緣油當前所能承受的極限時，油隙被擊穿并產生瞬時放電電流。高靈敏度檢測電路實時捕捉該電流突變，立即切斷高壓回路，并記錄當前擊穿電壓值。

4. 多次測量與結果輸出：為排除偶然因素，標準測試流程要求同一樣品進行多次（通常為6次）擊穿試驗，儀器自動計算算術平均值作為最終測試結果，并支持數據打印或上傳功能。

當前主流型號普遍采用微電腦控制技術，將升壓控制、擊穿判別、自動攪拌、靜置計時、數據統計及報告生成等環節集于一體，實現了全流程自動化測試，有效消除了人為操作誤差，顯著提升了測試效率與重復性。

主要技術參數與選型參考

絕緣油耐壓測試儀在功能配置和性能指標上存在一定差異，選型時需結合試驗需求與使用場景綜合考量。下表列舉了典型技術參數范圍及部分參考機型的配置特點，供對比參考：

其中，三杯及多杯機型允許在單次流程中完成多個油杯的并行測試，適用于樣品量大、試驗頻次較高的工況，可有效壓縮試驗周期。

校準規范與測試標準

為確保測試數據的準確性與橫向可比性，絕緣油耐壓測試儀的校準及試驗方法均有明確的標準依據：

• 儀器校準規范：遵循電力行業標準 DL/T 1694.4-2017《高壓測試儀器及設備校準規范 第4部分：絕緣油耐壓測試儀》，對儀器的電壓示值誤差、升壓速率穩定性及擊穿保護響應時間等核心指標提出明確校準要求。

• 測試方法標準：依據國家標準 GB/T 507（等同采用國際標準 IEC 60156）《絕緣油 擊穿電壓測定法》，規范了油樣處理、電極清潔、環境條件及試驗步驟等全流程操作細則。

• 產品通用技術條件：參照 DL/T 846.7《高電壓測試設備通用技術條件 第7部分：絕緣油介電強度測試儀》，作為設備出廠檢驗與質量評定的技術依據。

使用單位應按規定周期送檢或開展期間核查，確保儀器始終處于有效溯源狀態。

操作要點與注意事項

在實際測試工作中，以下關鍵環節須予以重點關注，以保障人身安全和結果有效：

1. 嚴格清潔油杯與電極：殘油、微量水分或纖維雜質均可能導致擊穿電壓偏低。測試前須使用石油醚等專用溶劑反復清洗油杯及電極，并充分干燥，避免交叉污染。

2. 規范取樣與靜置：取樣容器須清潔、干燥，取樣過程應避免直接暴露于潮濕環境。注入油樣后，應按規定時間靜置，使油樣內微小氣泡充分上浮逸出，防止氣泡參與擊穿過程而產生虛假低值。

3. 可靠接地與安全防護：儀器高壓輸出端在工作狀態存在危險電壓，機體必須可靠接地；操作人員應遠離高壓電極區域，嚴格遵守高壓試驗安全操作規程。
