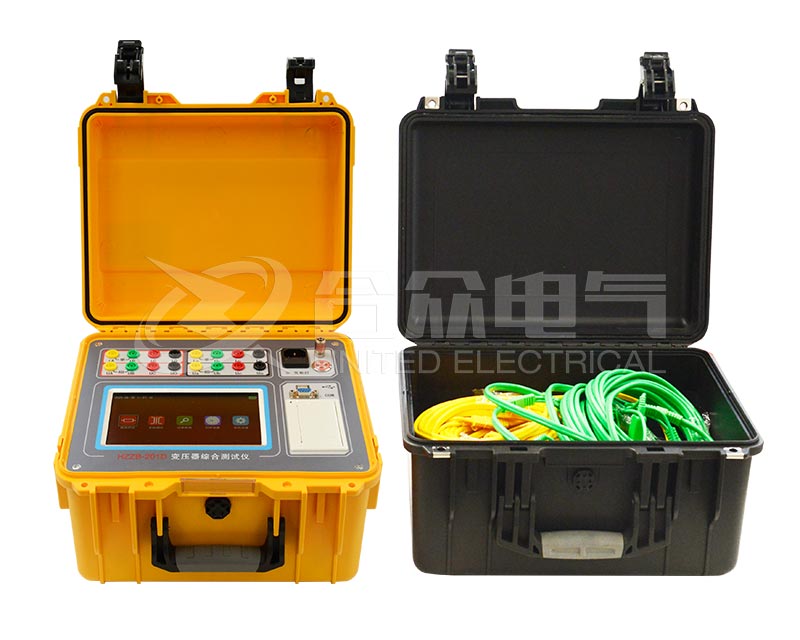

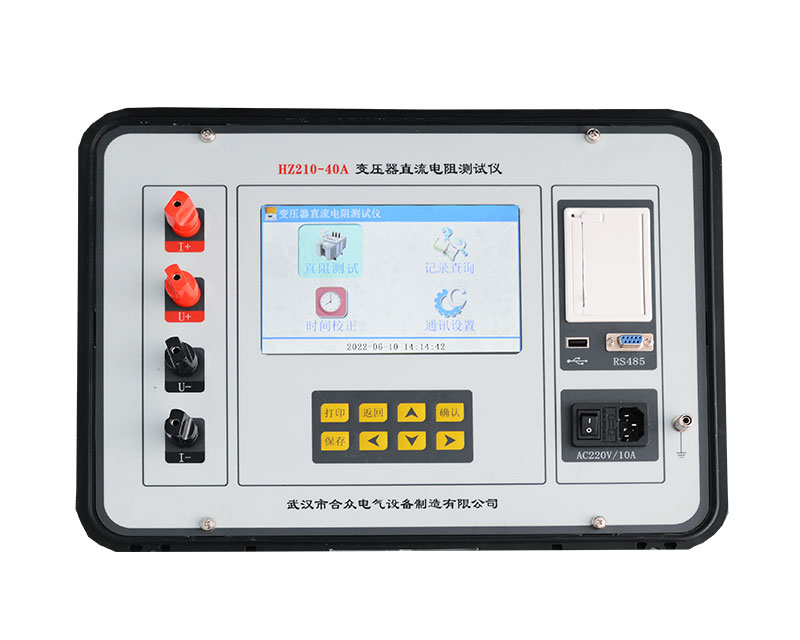

變壓器直阻、變比二合一綜合測試儀集成直流電阻檢測與變比組別檢測雙重功能，通過一體化軟硬件設計，實現單次接線、雙項目全自動檢測，有效簡化現場試驗流程、提升檢測精度與作業安全性，目前已廣泛應用于電網運維、變電工程、設備制造及新能源升壓站等場景。

一、設備核心工作原理

（一）繞組直流電阻測試原理

設備采用高精度四線制恒流直流注入測試技術，徹底規避測試引線電阻、接觸電阻對測量結果的干擾，保障小阻值繞組測量的精準度。針對電力變壓器繞組電感量大、充放電時間長的特性，高端機型內置智能助磁與快速消磁模塊，可大幅縮短大容量變壓器的充電穩定時間與試驗后消磁時長。設備可根據被測繞組阻值范圍自動適配測試電流，無需人工檔位切換，同步采集三相繞組直流電阻值，并自動計算三相阻值不平衡率，同時依據電力行業標準完成75℃基準溫度換算，統一試驗數據對比基準，規避環境溫度差異帶來的判定偏差。該測試模式可全面適配單相、三相Y/Yn、△型、Z型接線變壓器及電壓互感器、電流互感器繞組的直流電阻檢測。

（二）變比組別測試原理

變比測試模塊采用低壓程控激勵檢測技術，設備向變壓器低壓側輸出標準測試激勵信號，高精度采集高低壓側電壓幅值與相位參數，通過內置算法自動計算實際變比、變比誤差，精準識別變壓器1～12點接線組別與繞組極性，支持未知組別變壓器盲測，無需人工預設組別參數。通過該檢測方式，可精準判定變壓器繞組匝數匹配度、分接開關接線正確性、高低壓繞組接線極性及組別匹配情況，有效排查出廠裝配、現場安裝過程中的接線錯誤與工藝缺陷，適配各類常規及特種變壓器、電壓互感器的變比檢測需求。

二、主要檢測功能與工程判定價值

（一）直流電阻測試功能及判定意義

繞組直流電阻是反映變壓器繞組及連接部位工藝狀態的核心參數。通過精準測量各檔位繞組直流電阻，可有效判定繞組接頭虛焊、多股導線斷股、引線接觸不良等工藝缺陷；校驗分接開關各檔位接觸可靠性，識別檔位錯位、接觸氧化、接觸電阻超標等故障隱患；精準排查繞組匝間、層間短路及引線斷線等隱性缺陷。設備自動生成三相不平衡率數據，嚴格契合《DL/T 596-2021電力設備預防性試驗規程》判定標準，為變壓器狀態評估、故障研判提供核心數據支撐。

（二）變比組別測試功能及判定意義

變壓器變比及接線組別是保障電網并列運行、電壓匹配的關鍵技術指標。變比測試可校驗繞組實際匝數與設計匝數的一致性，判定變壓器電壓變換精度是否滿足運行要求；組別與極性檢測可杜絕高低壓接反、組別接錯、極性反轉等安裝事故，避免變壓器并網后出現環流、電壓異常、設備發熱甚至跳閘故障。同時可精準檢測分接開關檔位接線錯誤、繞組裝配偏差等問題，保障變壓器投運后的安全性與穩定性。

三、一體化設備核心技術優勢

相較于傳統分體式直流電阻測試儀、變比測試儀，二合一綜合測試儀在作業效率、設備管理、安全性能、操作體驗等方面具備顯著技術優勢，完美適配電力現場高效試驗需求。

一是單次接線、雙項檢測。設備優化測試接口布局，僅需完成一次高低壓六相接線，即可無縫切換直流電阻、變比組別兩項試驗，無需重復拆裝測試線纜，大幅減少高空作業、現場布線工作量，試驗綜合效率提升50%以上，有效降低人工操作失誤概率。

二是集成化設計、降本增效。單設備替代兩臺分體儀器，精簡試驗裝備配置，有效降低設備采購、倉儲、運輸及運維成本，輕量化機身設計更適配野外巡檢、施工現場移動作業場景。

三是一體化操作系統、標準化數據管理。整機采用統一工業觸控操作系統，操作邏輯簡潔規范，規避多設備操作流程混淆問題。支持試驗數據本地存儲、現場打印、U盤導出，數據格式標準化，可直接用于試驗報告編制，滿足工程驗收、臺賬歸檔要求。

四是全方位安全防護體系。設備內置高低壓接線反接報警、測試線斷線保護、繞組反電動勢防護、接地異常提醒、輸出短路保護等多重防護機制，搭配試驗后自動消磁功能，徹底杜絕殘余電壓傷人、設備損壞等安全隱患，適配變電站高壓設備試驗安全規范。

五是雙供電模式、場景適配性強。設備支持AC220V市電供電與內置鋰電池直流供電，無外接電源的野外、戶外作業場景可正常開展試驗，全面覆蓋試驗室檢測、現場交接、野外巡檢各類場景。

四、核心技術參數指標

（一）直流電阻測試模塊

設備具備自適應恒流輸出功能，可自動匹配20A、10A、5A、1A、0.2A、20mA多檔位測試電流；測量量程覆蓋0.5mΩ～50kΩ，最小分辨率0.1μΩ，測量精度可達±(0.2%讀數+2字)；支持三相同步快速測量、自動不平衡率計算、國標溫度換算、智能助磁消磁等核心功能，適配全規格配電變壓器、主變及互感器繞組檢測。

（二）變比組別測試模塊

變比測試量程為0.9～10000，測量精度分級可控：500倍率以內精度±0.1%，500～5000倍率精度±0.2%，5000倍率以上精度±0.3%；支持三相、單相、Z型變壓器及電壓互感器變比、組別、極性全自動檢測，具備未知組別盲測功能，無需人工干預即可完成參數識別與數據計算。

（三）整機硬件配置

設備搭載工業級高清觸控彩屏，強光環境下可視效果清晰；本地可存儲600組以上試驗數據，支持U盤導出標準化報表，內置熱敏打印模塊，可現場出具試驗數據憑證；配備大容量工業鋰電池，續航持久；整機采用輕量化防水防震結構設計，適配復雜野外工況，工作溫度區間為-10℃～50℃，環境濕度≤90%無凝露工況下可穩定運行。
