隨著交聯聚乙烯（XLPE）絕緣電纜在電力系統中的大規模應用，其絕緣性能的現場驗證成為保障電纜安全投運的關鍵環節。耐壓試驗作為檢驗絕緣強度的最直接手段，其標準和方法的選擇直接影響試驗的有效性和設備的安全性。目前，國家標準對于橡塑絕緣電纜的耐壓試驗已做出明確且統一的規定，試驗方法亦從傳統的直流耐壓全面轉向交流耐壓。

核心標準：交流耐壓試驗方法

根據GB 50150標準，對于額定電壓為U0/U的交聯聚乙烯等橡塑絕緣電纜，其主絕緣耐壓試驗應優先采用頻率在20Hz～300Hz范圍內的交流電壓進行。具體試驗電壓與持續時間的對應關系如下表所示：

注：表中U0指電纜導體對地或?qū)饘倨帘螌又g的額定電壓（有效值），單位為kV。

以電力系統中廣泛應用的10kV電壓等級為例，其典型電纜U0值為8.7kV或6kV。據此計算，其交流耐壓試驗電壓分別為26.1kV或18kV（按3U0計），且需持續加壓15分鐘。

技術邏輯：為何摒棄直流耐壓試驗

在現行標準體系下，直流耐壓試驗已不推薦用于交聯聚乙烯及橡膠絕緣電纜的交接試驗。其根本原因在于直流電場作用下，XLPE絕緣材料內部易注入并積聚空間電荷。當試驗結束，電纜重新投入交流運行電場時，原有直流殘壓與交流運行電壓疊加，會產生遠高于正常運行條件下的電場畸變，從而誘發絕緣擊穿。這種“試驗通過，運行擊穿”的現象，使得直流耐壓試驗喪失了其對XLPE電纜絕緣狀態的有效驗證意義。

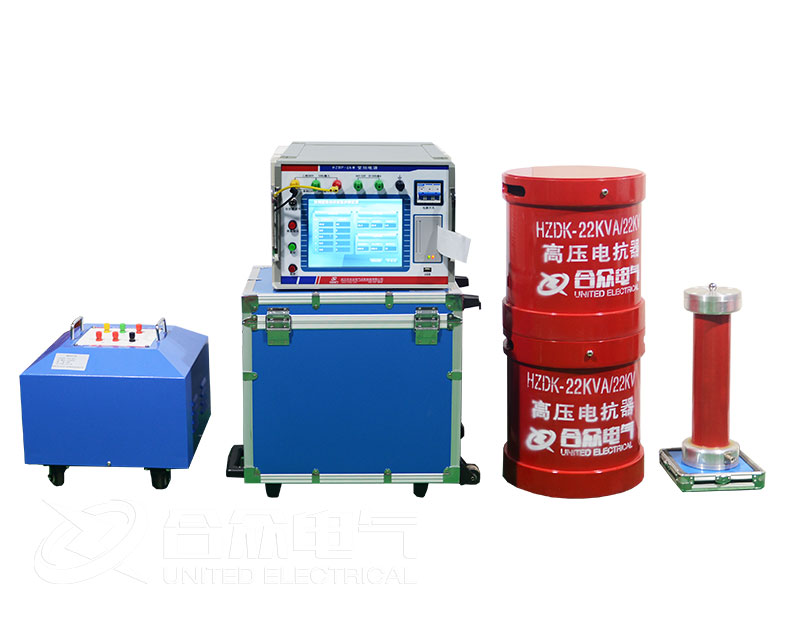

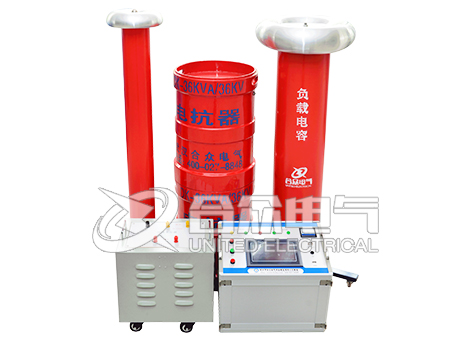

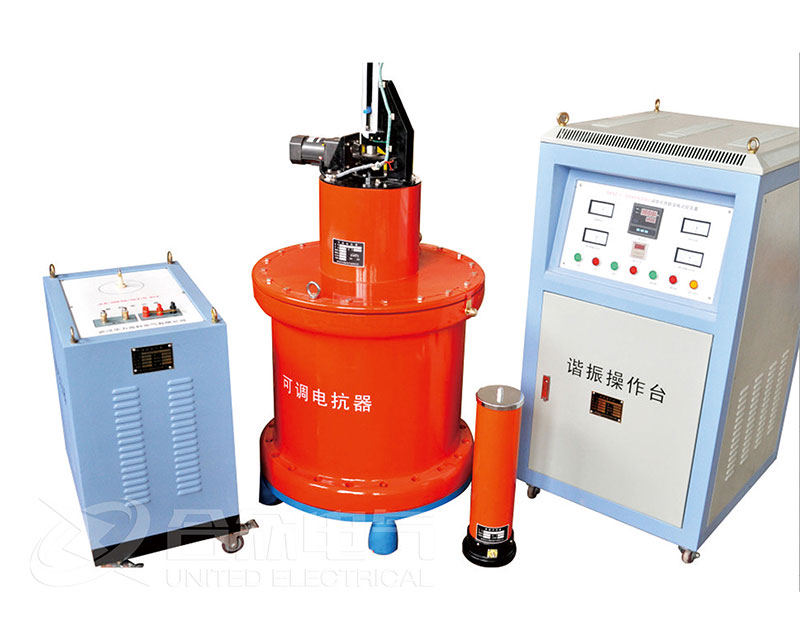

試驗設備：變頻串聯諧振裝置

設備選型依據

高壓電纜屬大容量容性負荷，現場耐壓試驗需要大容量試驗電源。變頻串聯諧振試驗裝置是目前執行交流耐壓試驗的標準配置，其基本原理是：通過調節變頻電源的輸出頻率，使回路中的電抗器電感L與被試品電容C發生串聯諧振，此時被試品上可獲得Q倍（品質因數，通常為30～120）于勵磁變壓器輸出電壓的試驗電壓。

采用串聯諧振方案的核心優勢包括：

1. 所需電源容量大幅減小：電源僅需提供系統有功損耗部分，所需功率僅為試驗容量的1/Q。

2. 設備體積和重量顯著降低：省去了笨重的大功率調壓裝置和工頻試驗變壓器，整套設備重量約為傳統裝置的1/10～1/30，極大方便了現場搬運和操作。

3. 輸出波形質量高：諧振回路本身具有良好的濾波特性，輸出電壓波形畸變率可控制在1%以內，有效防止諧波峰值對試品的誤擊穿。

4. 故障點保護可靠：當試品絕緣弱點被擊穿時，電路立即失諧，回路電流迅速下降至正常試驗電流的1/Q，不會產生大短路電流燒傷故障點，且不會出現恢復過電壓。

裝置選型時，需根據電纜單位長度電容量（廠家提供或查表）、試驗電壓和頻率范圍，計算所需電抗器電感量及組合方式。例如，10kV/300mm2電纜電容量約為0.37μF/km，3km長度在35Hz附近諧振時，所需電感量約為18H，可采用3節55H電抗器并聯實現。

分電壓等級的試驗要求與補充項目

針對不同電壓等級及絕緣類型的電纜，標準在試驗側重點及輔助項目上有所區分：

1. 35kV及以下電壓等級電纜：交接試驗中主絕緣交流耐壓為核心項目。在現場條件不具備工頻或諧振耐壓設備時，可允許采用0.1Hz超低頻（VLF）交流耐壓作為替代方案，但需嚴格遵守相關技術規范。

2. 66kV及以上電壓等級高壓電纜：除主絕緣交流耐壓外，標準要求必須同步開展局部放電（PD）在線或離線檢測，通常在耐壓試驗過程中或持續加壓狀態下進行測量。這一組合測試能更有效地發現絕緣內部的微觀缺陷及制造安裝過程中引入的微小損傷。相關產品制造及試驗可參照GB/T 11017等標準。

3. 0.6/1kV及以下低壓電纜：根據標準簡化原則，通常不進行主絕緣交流耐壓試驗，而是以2500V絕緣電阻測試儀測量其絕緣電阻，加壓時間1分鐘，作為絕緣合格判定的主要依據。

需要特別指出的是，上述交流耐壓規定主要針對交聯聚乙烯、聚氯乙烯等橡塑絕緣電纜。對于傳統的油浸紙絕緣電纜，其絕緣特性與橡塑電纜存在本質差異，目前仍允許并采用直流耐壓試驗方法進行絕緣檢驗，具體試驗參數應嚴格遵照GB 50150相關章節執行。

綜上所述，針對高壓交聯聚乙烯電纜的現場交接驗收，采用符合GB 50150要求的交流耐壓試驗，并依據電壓等級正確選取試驗電壓（如10kV電纜按3U0執行）及持續時間，是確保試驗科學性與電纜長期運行可靠性的關鍵。工程實踐中應嚴格區分絕緣類型，避免誤用直流耐壓方法，并結合局部放電檢測等補充手段，全面提升電纜工程的驗收質量。
